CFジョイント フランジ接合省略化の革命児

炭素鋼鋼管・ステンレス鋼鋼管いずれも製造可能なCFジョイントは、フランジ接合省力化の革命児。従来型よりもボルト本数、重量が半減。外径もコンパクト。しかも、スパナ一本で締め付け可能、施工後のボルトの増し締めが不要、さらに、トルク管理不要、ガスケットの交換が容易…。まさに、ノーラエンジニアリングが自信を持ってご提供する、新世代型のつば出し管継手の決定版だといえます。

動画で知る
CFジョイント フランジ接合省略化の革命児

管端を弊社独自の母管材質を変えない方法で「つば出し加工」して、ボルト・ナットで接合する溶接不要の画期的な鋼管接合方法。
従来の溶接接合に比べ品質の安定・工期の短縮、そしてトータルコストダウンという大きなメリットを実現します。

特徴
Feature

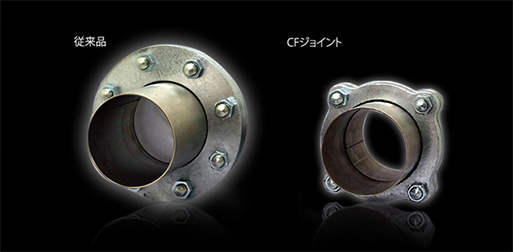

コンパクト&軽量化。-compact-

従来型よりもボルト本数、重量が半減し外径もコンパクトです。(割フランジも有り)

シンプル&カンタン。-simple-

フランジ形接合につき、抜管漏水事故の心配がありません。ボルトの締めすぎで、ガスケットが割れて漏水する事がありません。

セーフティ&信頼性。-safety-

半根角ボルトの採用でスパナ1本で締め付け可能で締め付けボルトでのトルク管理が不要です(専用の隙間ゲージで管理が可能)。また、施工後のボルトの増し締めが不要です。

ユーティリティ&高い汎用性。-utility-

さまざまな施工に対応可能な多様性。炭素鋼鋼管、ステンレス鋼鋼管いずれも製造可能。配管の分解、横抜き出し、ガスケットの交換が容易。ガスケットは給水・給湯兼用タイプ(最高使用温度60℃タイプと130℃タイプの2種類)。サイズ範囲:65A~400A(65A~200A=2.0MPa仕様、250A~400A=1.0MPa仕様)。

仕様
Specification

CFジョイントと従来型フランジの
ボルト本数比較

CFジョイントと従来型フランジの
重量比較

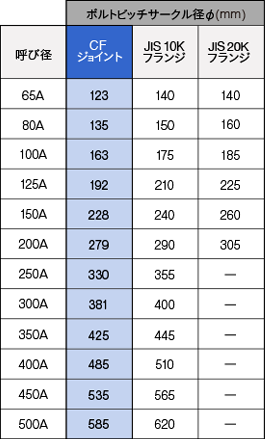

CFジョイントと従来型フランジの外径寸法比較


※ボルト外側の対辺長さを示す。
450Aおよび500Aは(要相談)。
CFジョイントの最高使用圧力:200A以下=2.0MPa仕様。250A~400A=1.0MPa仕様。

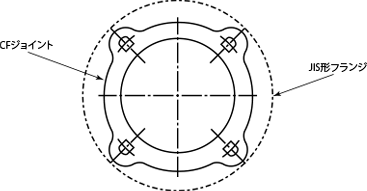

CFジョイントと従来型フランジの形状略図

動画
Movie

CFジョイントは、まさにフランジ接合のイノベーションと言っても良いでしょう。従来の炭素鋼鋼管はいうまでもなく、ステンレス鋼鋼管にも対応。さらに、重量、接合ボルト数を半減させるだけではなく接合における様々な付帯業務をシンプルにしました。CFジョイントの様々な強みを実際にご覧ください。

※動画をご覧いただく際はFlash Player(最新版推奨)が必要です。

※使用しているブラウザの設定によってはご覧いただけない場合がございますので、ご了承ください。

※Windows環境で動画をご覧いただけない場合は、こちらから再生をお試しください。

認定証・登録証
Certificate&Registration Card

CFジョイントは、各種認定を取得しています。消防認定取得(PJ-007)、実用新案登録済(3136954、3141837、3152172)、さらに、東京都ベンチャー技術大賞の奨励賞、(財)東京都中小企業振興公社、平成20、21、22、23年支援対象商品、国土交通省『公共工事における新技術活用システム(NETIS)』登録など様々なところから認定をいただいています。

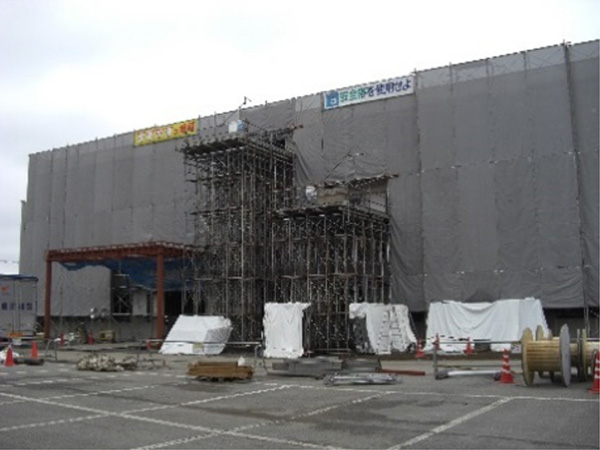

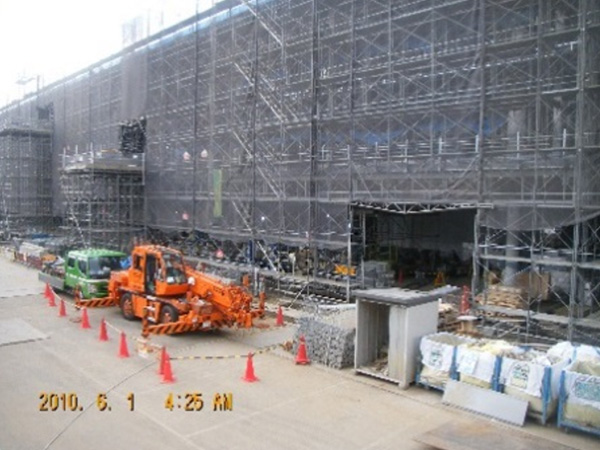

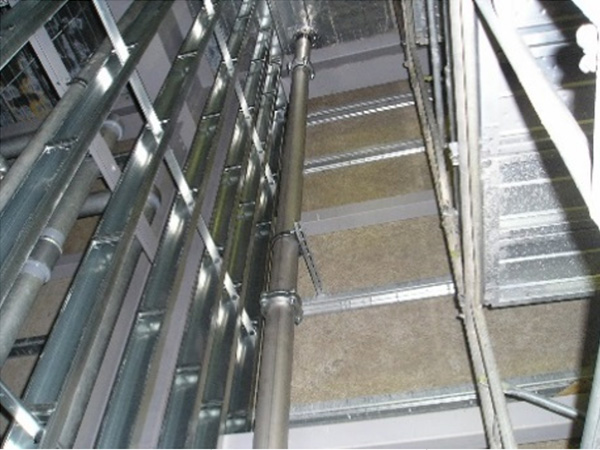

施工事例
Construction Example

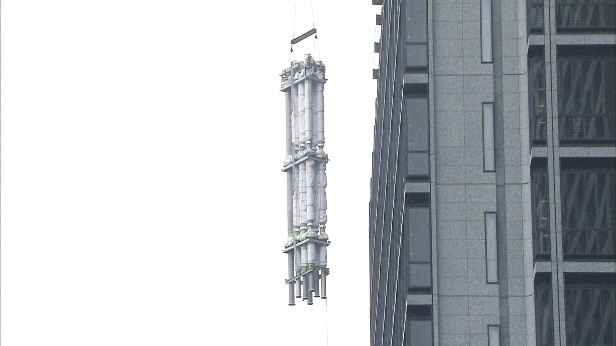

新飯野ビル
【施工年月:2010年6月】
大林組技術研究所再整備工事
【施工年月:2010年1月】
日本デキシー真岡新工場建設工事
【施工年月:2009年4月】
大日本印刷堺工場(シャープ堺)
【施工年月:2008年8月】

カタログダウンロード
Downloading Catalog

CFシリーズカタログ
CFシリーズカタログ.pdf
(ご参考)CFジョイント用保温材
(ご参考)CFジョイント用保温材.pdf

(ご参考)CFジョイント用保温材の製品案内のpdfです。

CFジョイントカタログ
CFジョイントカタログ.pdf

CFジョイントについてのデータを掲載したPDFファイルです。

CFジョイント及びCFミニの試験成績書
CFジョイント及びCFミニの試験成績書.pdf

CFジョイントの試験成績データを掲載したPDFファイルです。

CFジョイント施工要領書
CFジョイント施工要領書.pdf

技術者の声
Salesman's Voice

CFジョイントは、従来のフランジより作業効率が良く、現場で作業される作業員の方々よりリピートが多い商品です。

主に作業のしやすさ、作業時間の短縮、仕上がりの美しさに高い評価を頂いております。何よりも現場で作業される方々に評価が高いというのは、私どもとしても商品に誇りを持って販売できることに繋がり嬉しい限りです。

関西営業課 課長
川井 圭介
